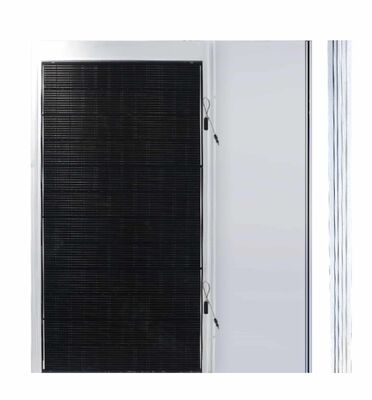

Module BIPV de toiture en acier 520W - XSCM-520-T

Standard Packaging:	23 modules par palette

Les informations détaillées

Description de produit

Les informations détaillées

Nom de marque

X-SOLAR

Numéro de modèle

Le modèle XSCM-520-T

modèle:

Le modèle XSCM-520-T

Type de produit:

Module de toiture en acier BIPV

Puissance maximum (Pmax):

520 W

Tension maximum de puissance (Vmp):

39,25 V

Courant maximum de puissance (lutin):

13,25 A

Voltage en circuit ouvert (Voc):

48,52 V

Courant de court-circuit (Isc):

13,92 UN

Température de fonctionnement:

°C -40 à +85

Type de cellule:

TOPCon, 182 x 91 mm

Courant maximum du fusible:

Tolérance de puissance:

0 à +3%

Disposition de cellules:

132 cellules (11 x 12)

Coefficient de température de puissance maximale:

-0,26 %/°C

Coefficient de température de tension en circuit ouvert:

-0,24 %/°C

Coefficient de température du courant de court-circuit:

0,04 %/°C

Boîte à jonction:

Dimensions du module:

2400 x 1314 x 4 mm

Poids du module:

28 kg

Charge statique avant:

5400 Pa

Charge statique arrière:

PA 2400

Type de connecteur:

MC4-compatible

Câble de sortie:

4 mm² ; Longueur nette du câble 400 mm

Modules par conteneur de 40 pieds:

Mettre en évidence:

Panneaux photovoltaïques flexibles

Module solaire à couche mince de 520 W

Description de produit

Module BIPV de toiture en acier 520W - XSCM-520-T

Le XSCM-520-T de X-SOLAR est un module BIPV de toiture en acier utilisant des cellules N-TOPCon. Ses dimensions et sa masse correspondent à cette configuration de toiture en acier.

Données électriques aux STC

Puissance maximale (Pmax)	520 W
Tension à puissance maximale (Vmp)	39.25 V
Courant à puissance maximale (Imp)	13.25 A
Tension à vide (Voc)	48.52 V
Courant de court-circuit (Isc)	13.92 A
Tolérance de puissance	0 à +3%
Calibre maximal du fusible	25 A
Température de fonctionnement	-40 à +85 °C
Coefficient de température de Pmax	-0.26 %/°C
Coefficient de température de Voc	-0.24 %/°C
Coefficient de température de Isc	0.04 %/°C

Conditions standard d’essai (STC) : irradiance 1000 W/m², température des cellules 25 °C, spectre AM1.5.

Caractéristiques mécaniques

Dimensions du module	2400 x 1314 x 4 mm
Masse du module	28 kg
Type de cellule	TOPCon, 182 x 91 mm
Disposition des cellules	132 cellules (11 x 12)
Boîte de jonction	IP68
Câble de sortie	4 mm² ; longueur nette du câble 400 mm
Type de connecteur	Compatible MC4
Charge statique avant	5400 Pa
Charge statique arrière	2400 Pa

Les valeurs en Pa sont les charges de pression statique du module, et non la masse ajoutée à la toiture.

Conditionnement

Modules par palette	23
Modules par conteneur 40 pieds	368

Confirmez le conditionnement définitif pour votre commande.

Conditions d’application et de pose

Intégrez ce module dans une conception complète de toiture. Examinez la structure porteuse, les joints, les fixations, le drainage et l’étanchéité selon le site. Confirmez la configuration de tension du système et les documents de pose avant l’achat.

Questions fréquentes

Quelles dimensions et quelle masse ?

Le module mesure 2400 x 1314 x 4 mm et pèse 28 kg.

Quelle est la tension à vide ?

La classe 520W présente une tension à vide Voc de 48.52 V dans les conditions standard d’essai.

Peut-il remplacer toute toiture existante ?

La toiture et les fixations exigent une étude du projet. Transmettez le profil, les plans, les conditions du site et la quantité.

Votre projet

Indiquez le modèle, la quantité, le lieu du projet, les plans ou photos de toiture, la destination et le calendrier souhaité.

Demander les informations produit et un devis
