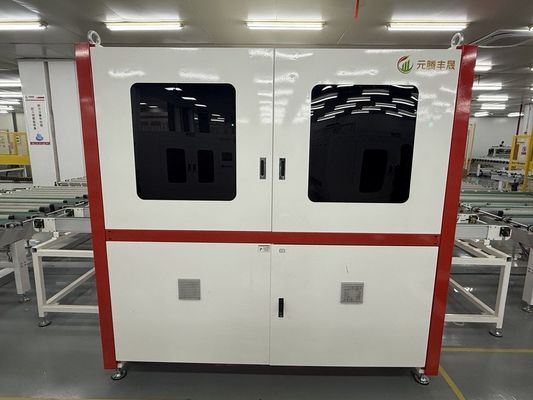

Machine de soudage à pile solaire verticale durable 16s/temps de cycle du module

MOQ:	1 série
Prix:	43000 USD
Standard Packaging:	Boîte en bois
Delivery Period:	30 jours après le paiement
Méthode De Paiement:	30% d'acompte, 70% de solde
Supply Capacity:	300 MW par an

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine

La Chine

Nom de marque

X-SOLAR

Certification

CE/CQC/3C

Numéro de modèle

Le modèle XSCM-520-T

Modèle N°.:

machine à souder les bords

Le style:

Verticale

Manière de soudure:

Soudage par points

Le type:

Soudeuse à onduleur

Modèle:

Le nombre d'équipements

Temps de cycle:

16s/module

Hauteur de transfert des modules:

980 ± 30 mm

Spécifications du verre:

L: 1630 à 2600 mm, W: 986 à 1450 mm

Distance de chaîne réglable:

2 à 6 mm

Spécification du rouleau de matériau:

Trou intérieur: de 16 mm à 25 mm, diamètre extérieur 200 mm

méthode de soudage:

Soudage électromagnétique

Plage de précision de l'alignement automatique:

Précision de placement de chaîne secondaire:

0.5 mm

Le pouvoir:

Puissance nominale 20 kW, puissance de pointe 40 kW

Paquet de transport:

palette en bois

Spécification:

L 5050 mm * W 5050 mm * H 2500 mm

Marque déposée:

X-solar

Origine:

Chine Jiangyin

Code du SH:

8468100000

Capacité de production:

300 pièces par an

Mettre en évidence:

Machine de soudage à pile solaire verticale

Machine de soudage à pile solaire durable

Description de produit

Machine de soudage à cellules solaires durables à haute performance avec réglages programmables et temps de cycle de 16s/module en style vertical

Machine de soudage à bords

Durable Solar Cell Welding Machine with Programmable Settings for Consistency La tête de soudage est dotée d'une conception intégrée en ligne droite avec une intégration élevée, ce qui rend l'installation et le réglage pratiques.assurer une grande précision de positionnementLe commutateur est pratique; pour la même spécification de cellules solaires, changer le nombre de lignes de grille et l'espacement de grille ne nécessite pas de changer la tête de soudage.Prend en charge le poinçonnage des onglets et le soudage par ruban adhésif noir, et peut être mis à niveau pour des fonctions de soudage à un simple dérivé à 10 cordes et à double dérivé à 12 cordes.
Durable Solar Cell Welding Machine with Programmable Settings for Consistency

Durable Solar Cell Welding Machine with Programmable Settings for Consistency

paramètre	Données
Temps de cycle	16s par module
Hauteur de transfert des modules	980 ± 30 mm
Spécifications du verre	L: 1630 à 2600 mm, W: 986 à 1450 mm
Distance de chaîne réglable	2 à 6 mm
Spécification de l'onglet	Largeur: 4-8 mm, épaisseur: 0,2-0,4 mm, fourni en rouleaux (changement de la largeur nécessite le remplacement de la pièce)
Spécification du rouleau de matériau	Pour les pièces de rechange, la valeur maximale de l'échantillon doit être égale ou supérieure à:
Méthode de soudage	Soudage électromagnétique
Plage de précision d'alignement automatique	≤ + 1 mm
Précision de placement de chaîne secondaire	≤ ± 0,5 mm
Le pouvoir	Puissance nominale 20 kW, puissance de pointe 40 kW
Consommation d'air	00,6 à 0,8 MPa, 2000 L/min
Le poids	5 000 kg
Dimensions de l'équipement	L 5050 mm * W 5050 mm * H 2500 mm

Durable Solar Cell Welding Machine with Programmable Settings for Consistency

Transports de soudage de mise en page

Cette machine de soudage à tablette est très compatible et prend en charge une variété de types de panneaux solaires, de carreaux en acier de couleur, de carreaux plats et de composants flexibles photovoltaïques.

Le système de positionnement précis permet de localiser avec précision les positions des cellules de batterie et des barres de bus.

Un processus de soudage stable peut assurer une température, une pression et un temps de soudage constants, assurant ainsi la qualité du soudage.

L'efficacité du soudage est élevée et des centaines de points de soudage peuvent être réalisés par minute.

Durable Solar Cell Welding Machine with Programmable Settings for Consistency Beijing X-Solar Energy Co., Ltd. a été fondée en 2020 et a son siège à Pékin.modules photovoltaïques souples, la production de modules photovoltaïques, la fabrication d'équipements haut de gamme, la livraison de lignes de production et les services de gestion de l'énergie AI-CITY wisdom.

En juillet 2023, la première usine de démonstration de la société, Jiangsu X-Solar Green-building Technology Co., Ltd., a été créée dans le parc industriel Jiangyin CNBM Jetion.Jiangsu YuanTeng FengSheng, société spécialisée dans la technologie de fabrication intelligente., Ltd, une société d'équipement en propriété exclusive de la société, a livré la première ligne de production automatique "trois en un" au monde pour la base de Jiangyin.La ligne de production peut être compatible avec la production de trois catégoriesIl s'agit notamment de la série X-Solar Light shadow (modules photovoltaïques flexibles), de la série X-Solar Light rhyme (modules photovoltaïques pour bâtiments), de la série X-Solar Light Curtain (modules photovoltaïques pour murs de bâtiments) et de produits sur mesure.Les produits photovoltaïques de la série X-Solar présentent l'avantage d'intégrer l'esthétique architecturale, en respectant les spécifications de conception et en créant une valeur énergétique, qui ont été largement reconnues et louées par les clients nationaux et étrangers.

En 2024, la société a ajouté deux centres régionaux à Shanghai et à Guangzhou en Chine, et mis en place l'Institut de recherche sur l'énergie solaire X-Future de Hong Kong, et des sociétés de vente à l'étranger en Australie,ItalieL'entreprise a lancé une stratégie mondiale visant à fournir des produits et services d'énergie durable à de nombreux pays,et a contribué à la "neutralité carbone et au pic carbone". Durable Solar Cell Welding Machine with Programmable Settings for Consistency

Durable Solar Cell Welding Machine with Programmable Settings for Consistency

I. Lié au principe de base

1Question: Quel est le principe de fonctionnement de la machine de laminage et de soudage photovoltaïque?
Réponse: La machine de laminage et de soudage photovoltaïque réalise principalement le soudage précis des barres de bus et des cellules solaires par des méthodes de chauffage et de pressage contrôlées avec précision.Il utilise des sources de chaleur de soudage appropriées (telles que le laser, thermocompression, etc.) pour faire fondre les matériaux de soudage et obtenir des connexions fiables sous l'action de la pression, formant une structure de circuit électrique stable,complétant ainsi la liaison électrique entre les cellules solaires du module photovoltaïque.

2Question: sur quelles technologies s'appuie-t-il pour réaliser un soudage précis?
Réponse: Il s'appuie sur des technologies de positionnement de haute précision, telles qu'un système de reconnaissance visuelle pour positionner avec précision les cellules solaires et les barres de bus.Il dispose également de technologies de contrôle précises pour les paramètres tels que la température, la pression et le temps pour s'assurer que toutes les conditions pendant le processus de soudage sont stables et appropriées, garantissant la qualité et la précision des points de soudage.

II. Aspects des performances des équipements

1Question: Quelle est la précision de soudage de la machine de laminage et de soudage photovoltaïque?
Réponse: Généralement, l'écart de position des points de soudage peut être contrôlé à quelques dixièmes de millimètre.mais tous peuvent bien répondre aux exigences strictes de précision de soudage dans la production de haute qualité de modules photovoltaïques, assurant une connexion précise des cellules solaires et une bonne conduction électrique du circuit.

2Question: Quelle est la vitesse de soudage?
Réponse: Les équipements de différents niveaux ont des vitesses différentes. Généralement, des dizaines à des centaines de points de soudage peuvent être terminés par minute.qui garantit efficacement l'efficacité de la production et permet de souder un grand nombre de cellules solaires en peu de temps.

III. Lié au champ d'application

1Question: À quelles spécifications de cellules solaires peut-il être appliqué pour le soudage?
Réponse: Il peut être compatible avec le soudage de diverses cellules solaires de taille commune, telles que les cellules conventionnelles de 156 mm*156 mm, 166 mm*166 mm, 182 mm*182 mm, 210 mm*210 mm, etc.Et en ajustant des pièces comme les luminaires, il peut également s'adapter à la soudure de certaines cellules solaires de taille spéciale.

2Question: Y a-t-il des exigences pour les matériaux de soudage?
Réponse: Il peut utiliser une variété de barres de roulement courantes, des rubans de soudage et d'autres matériaux de soudage.les rubans de cuivre en conserve conventionnels peuvent être bien soudés tant que les matériaux répondent aux normes de qualité et de spécifications de base.

IV. Aspects de fonctionnement et d'utilisation

1Question: Est-ce que l'opération est compliquée?
Réponse: L'opération n'est pas compliquée. Les opérateurs doivent généralement être familiarisés avec les fonctions du panneau de commande de l'équipement, maîtriser la saisie des paramètres de soudage (tels que la température, la température, la température, etc.).le temps, la pression, etc.), comprennent les processus de chargement et de déchargement, et connaissent un traitement simple des défaillances en cas d'urgence.après avoir suivi plusieurs jours de formation professionnelle dispensée par le fabricant de l'équipement et avoir pratiqué les opérations réelles, ils peuvent commencer à utiliser l'équipement.

2Question: Comment se préparer avant le démarrage de l'équipement?
Réponse: Avant de démarrer, vérifiez si les composants de l'équipement sont bien connectés, s'il y a des dommages ou des courts-circuits dans les circuits électriques,vérifier si les têtes de soudage sont propres et intactes, vérifier si la pression de la source d'air est normale et s'assurer que les cellules solaires et les matériaux de soudage à souder sont préparés complètement et de qualité qualifiée.

V. Aspects de maintenance et de réparation

1Question: Quels travaux doivent être effectués pour l'entretien quotidien?
Réponse: L'entretien quotidien comprend le nettoyage de la poussière et des débris sur la surface de l'équipement, le nettoyage régulier des résidus sur les têtes de soudage,vérification des conditions de lubrification de chaque composant de transmission et ajout de l'huile lubrifiante en temps opportun, en vérifiant l'existence de phénomènes anormaux de chauffage ou de vieillissement des composants électriques, et en accordant une attention particulière au fonctionnement normal des différents capteurs de l'équipement.

2Question: À quelle fréquence est-il approprié de procéder à une révision complète?
Réponse: Il est recommandé de procéder à une révision complète tous les six mois à un an. L'accent est mis sur la vérification des conditions d'usure de la structure mécanique, la stabilité du système de contrôle,et la précision des paramètres de soudageToutefois, si l'équipement est utilisé fréquemment ou s'il y a des situations anormales, la révision complète peut être effectuée à l'avance selon les besoins.
