Module solaire flexible sans cadre 580W - XSFM-580-T2

Standard Packaging:	70 modules par palette

Les informations détaillées

Description de produit

Les informations détaillées

Nom de marque

X-SOLAR

Certification

TÜV SÜD Z2 124365 0002 Rev.01 (XSFM-580-T2, frameless, 1000 VDC)

Numéro de modèle

XSFM-580-T2

modèle:

XSFM-580-T2

Type de produit:

Module solaire flexible sans cadre

Puissance maximum (Pmax):

580 W

Tension maximum de puissance (Vmp):

44.19 V

Courant maximum de puissance (lutin):

13.13A

Voltage en circuit ouvert (Voc):

53,03 V

Courant de court-circuit (Isc):

13,86 A

Température de fonctionnement:

°C -40 à +85

Type de cellule:

TOPCon, 182 x 91 mm

Courant maximum du fusible:

Tolérance de puissance:

0 à +3%

Disposition de cellules:

144 cellules (12 x 12)

Coefficient de température de puissance maximale:

-0,26 %/°C

Coefficient de température de tension en circuit ouvert:

-0,24 %/°C

Coefficient de température du courant de court-circuit:

0,04 %/°C

Boîte à jonction:

Dimensions du module:

2 260 x 1 200 x 2,7 mm

Poids du module:

8,4 kilogrammes

Charge statique avant:

5400 Pa

Charge statique arrière:

PA 2400

Type de connecteur:

MC4-compatible

Cadre:

Aucun

Modules par conteneur de 40 pieds:

Mettre en évidence:

Panneau solaire BIPV 580W

Panneau solaire flexible pliable

Module solaire léger à couche mince de 9

Description de produit

Module solaire flexible sans cadre 580W - XSFM-580-T2

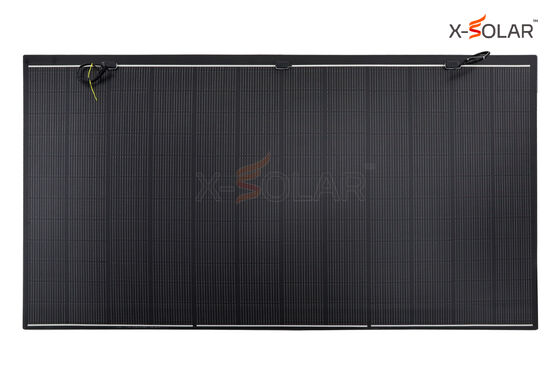

Le XSFM-580-T2 de X-SOLAR est un module solaire flexible sans cadre à cellules N-TOPCon. Cette page décrit exclusivement la configuration de 8.4 kg.

Données électriques aux STC

Puissance maximale (Pmax)	580 W
Tension à puissance maximale (Vmp)	44.19 V
Courant à puissance maximale (Imp)	13.13 A
Tension à vide (Voc)	53.03 V
Courant de court-circuit (Isc)	13.86 A
Tolérance de puissance	0 à +3%
Calibre maximal du fusible	25 A
Température de fonctionnement	-40 à +85 °C
Coefficient de température de Pmax	-0.26 %/°C
Coefficient de température de Voc	-0.24 %/°C
Coefficient de température de Isc	0.04 %/°C

Conditions standard d’essai (STC) : irradiance 1000 W/m², température des cellules 25 °C, spectre AM1.5.

Caractéristiques mécaniques

Dimensions du module	2260 x 1200 x 2.7 mm
Masse du module	8.4 kg
Type de cellule	TOPCon, 182 x 91 mm
Disposition des cellules	144 cellules (12 x 12)
Cadre	Sans cadre
Boîte de jonction	IP68
Câble de sortie	4 mm² ; longueur nette du câble 400 mm
Type de connecteur	Compatible MC4
Charge statique avant	5400 Pa
Charge statique arrière	2400 Pa

Les valeurs en Pa sont les charges de pression statique du module, et non la masse ajoutée à la toiture.

Référence du certificat produit

Le certificat TÜV SÜD Z2 124365 0002 Rev.01 mentionne XSFM-580-T2 dans son annexe. Cette référence concerne uniquement la configuration sans cadre de 1000 VDC. Le titulaire est Jiangsu X-Solar Green-Building Technology Co., Ltd. Le document est daté du 5 septembre 2024 et indique une validité jusqu’au 2 septembre 2029, sous réserve de ses conditions. Vérifiez le certificat complet et l’annexe pour la configuration fournie.

Conditionnement

Modules par palette	70
Modules par conteneur 40 pieds	1190

Confirmez le conditionnement définitif pour votre commande.

Conditions d’application et de pose

Évaluez le support, la capacité de charge, la géométrie, les fixations, le vent, la neige, le drainage et l’étanchéité. Confirmez la tension du système, la courbure autorisée et les consignes de manutention pour la version fournie.

Questions fréquentes

Peut-on le plier ?

Ne pliez pas ce module et ne le fléchissez pas de manière répétée. Confirmez la courbure permise avant la pose.

La masse seule suffit à valider la toiture ?

Non. L’étude doit inclure le système complet, sa répartition de charge et les sollicitations du site.

Votre projet

Indiquez le modèle, la quantité, le lieu du projet, les plans ou photos de toiture, la destination et le calendrier souhaité.

Demander les informations produit et un devis
